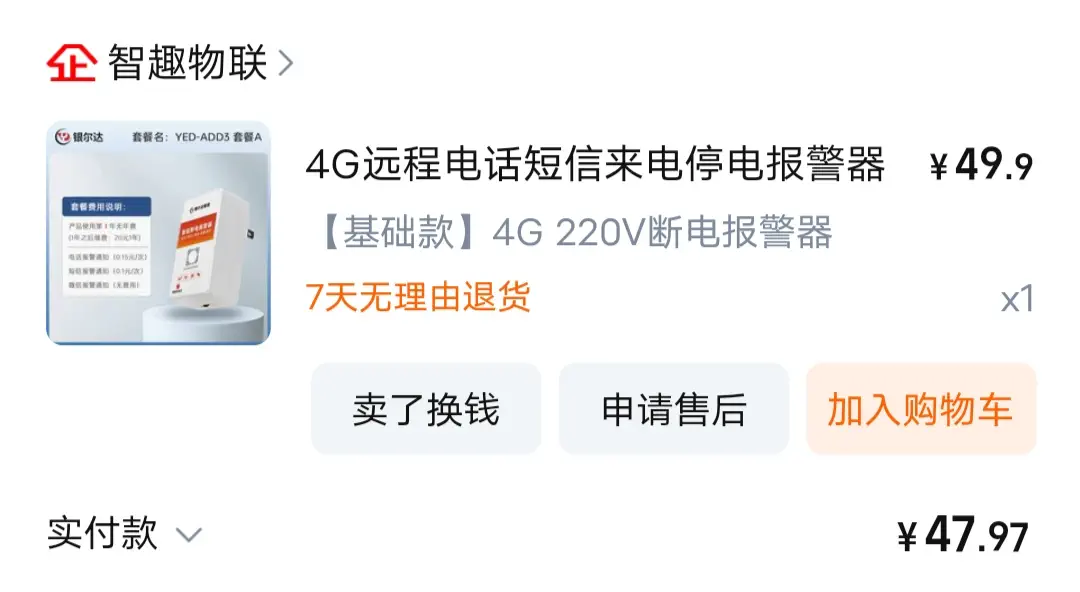

放寒假了，在家里闲着没事干，于是就拆解了之前购买的断电报警器。

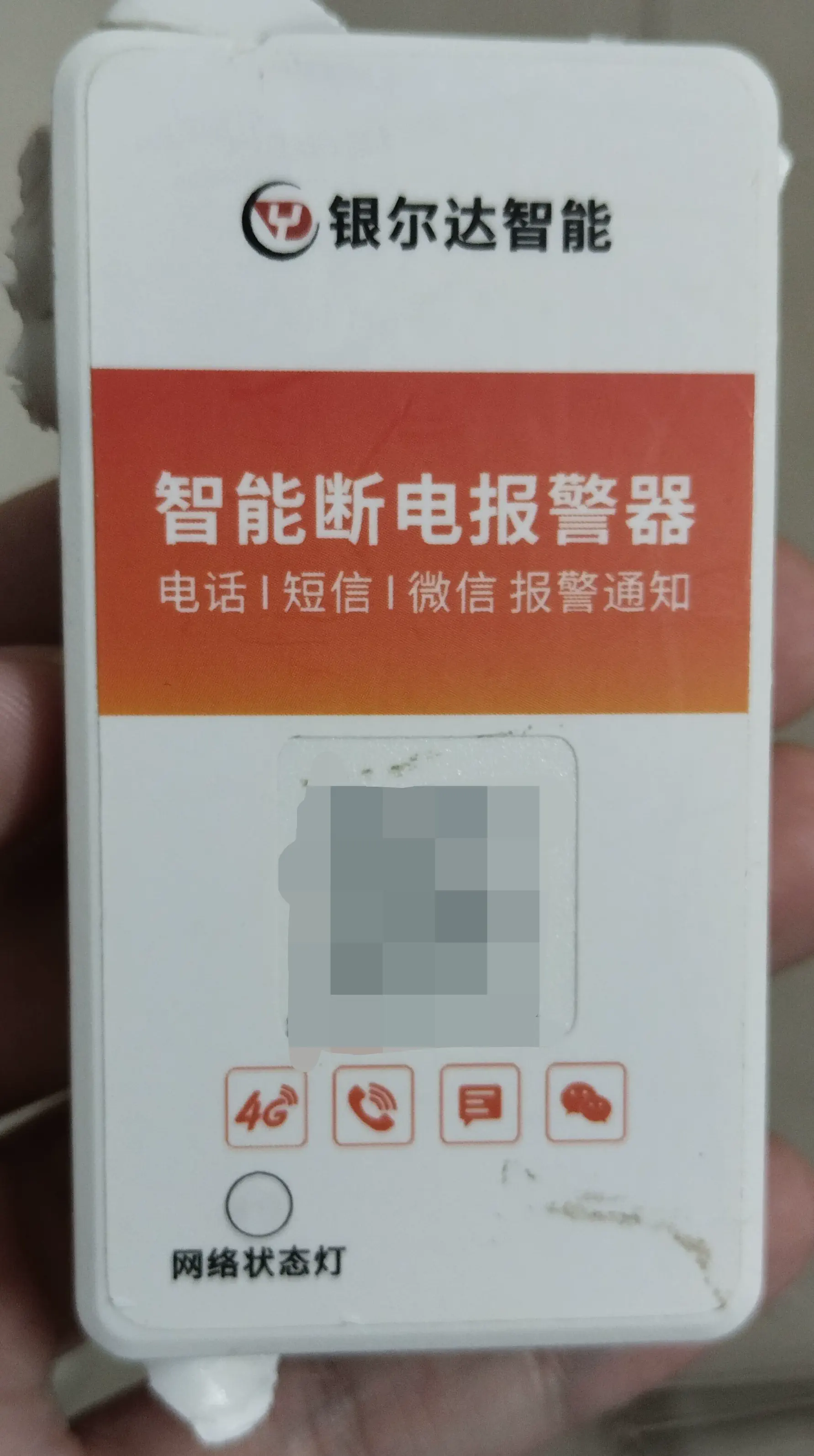

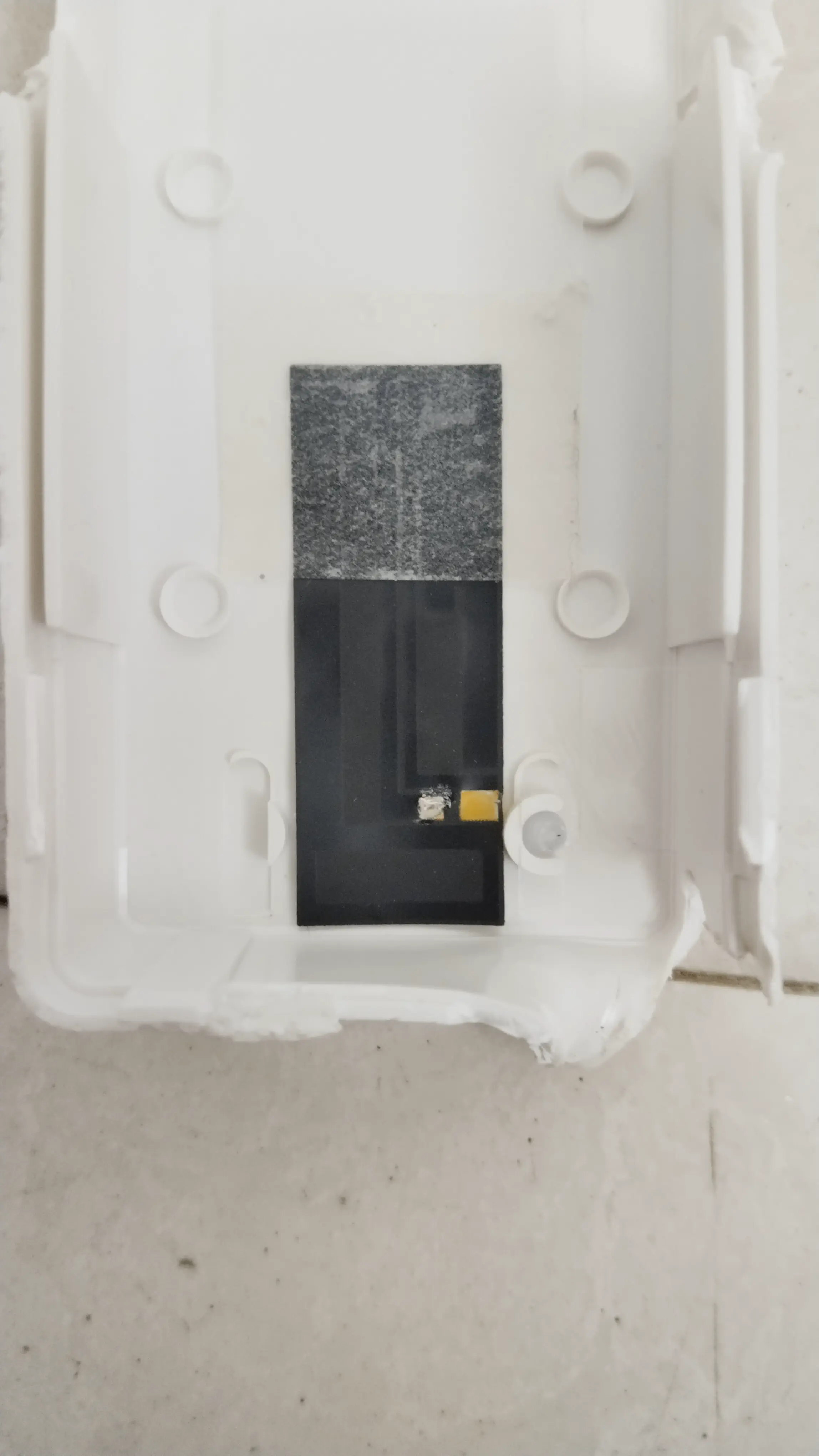

由于外壳不太好拆，于是我就直接拿钳子把外壳钳开了（后面的话就裸板用了）：

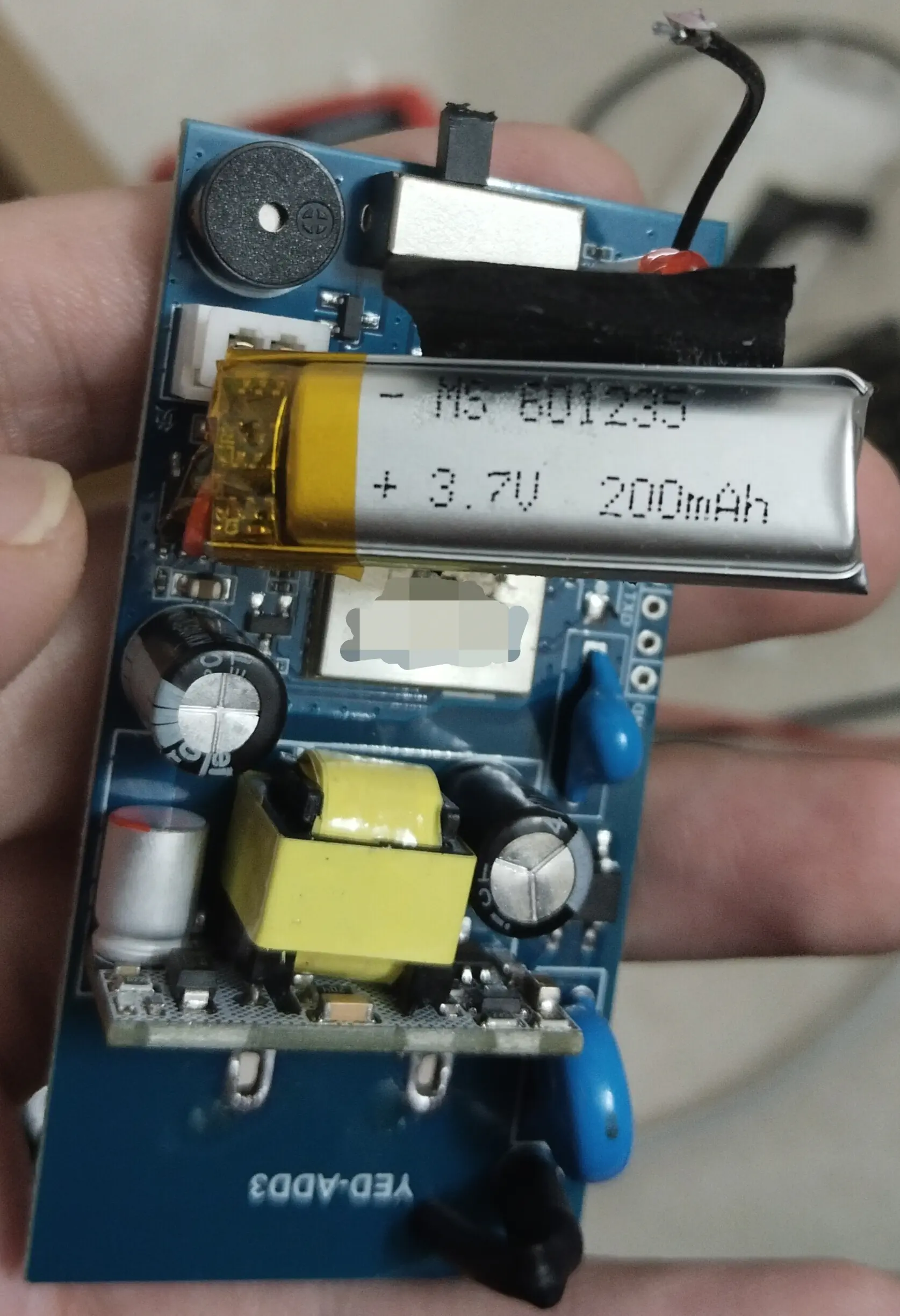

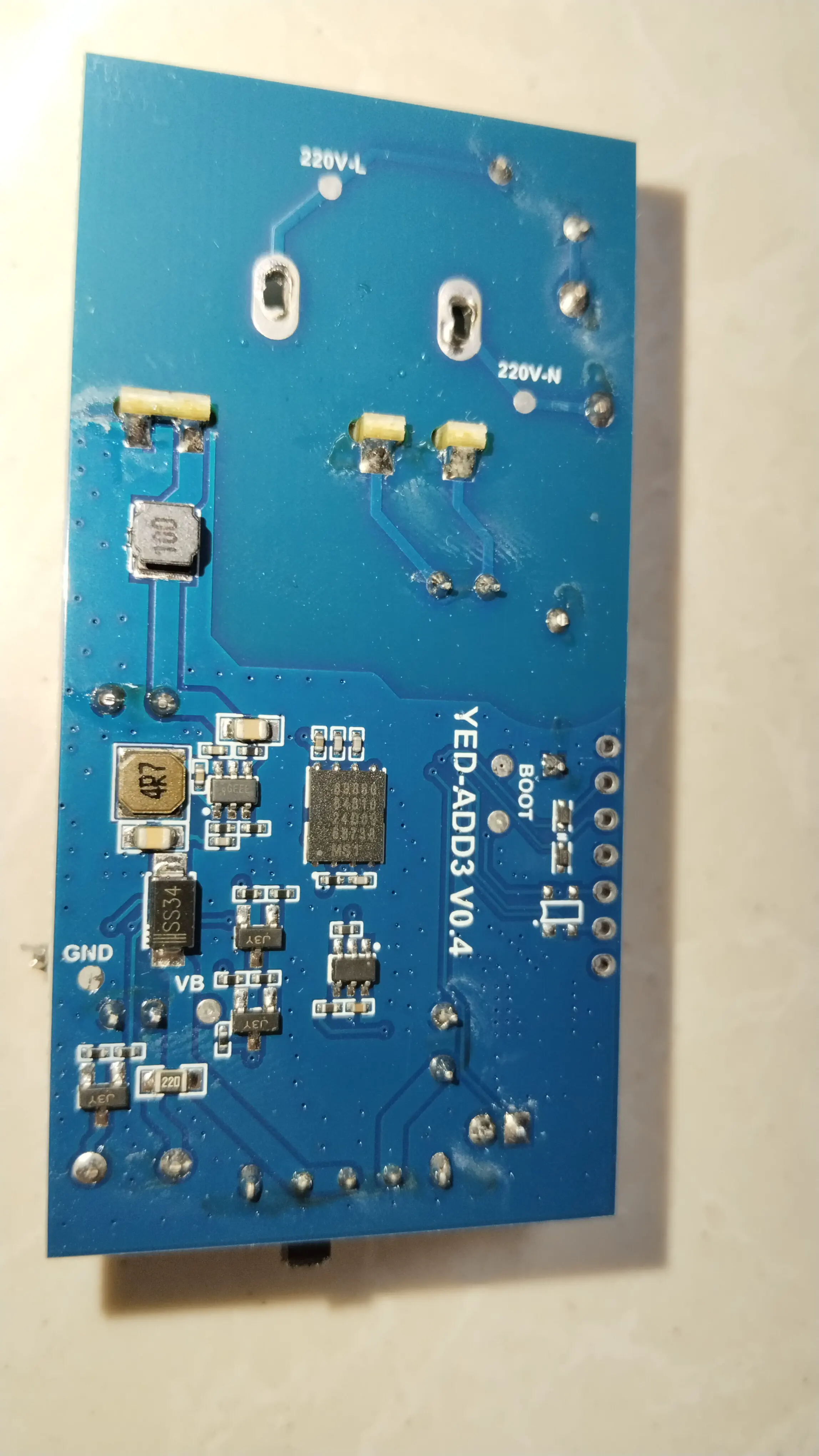

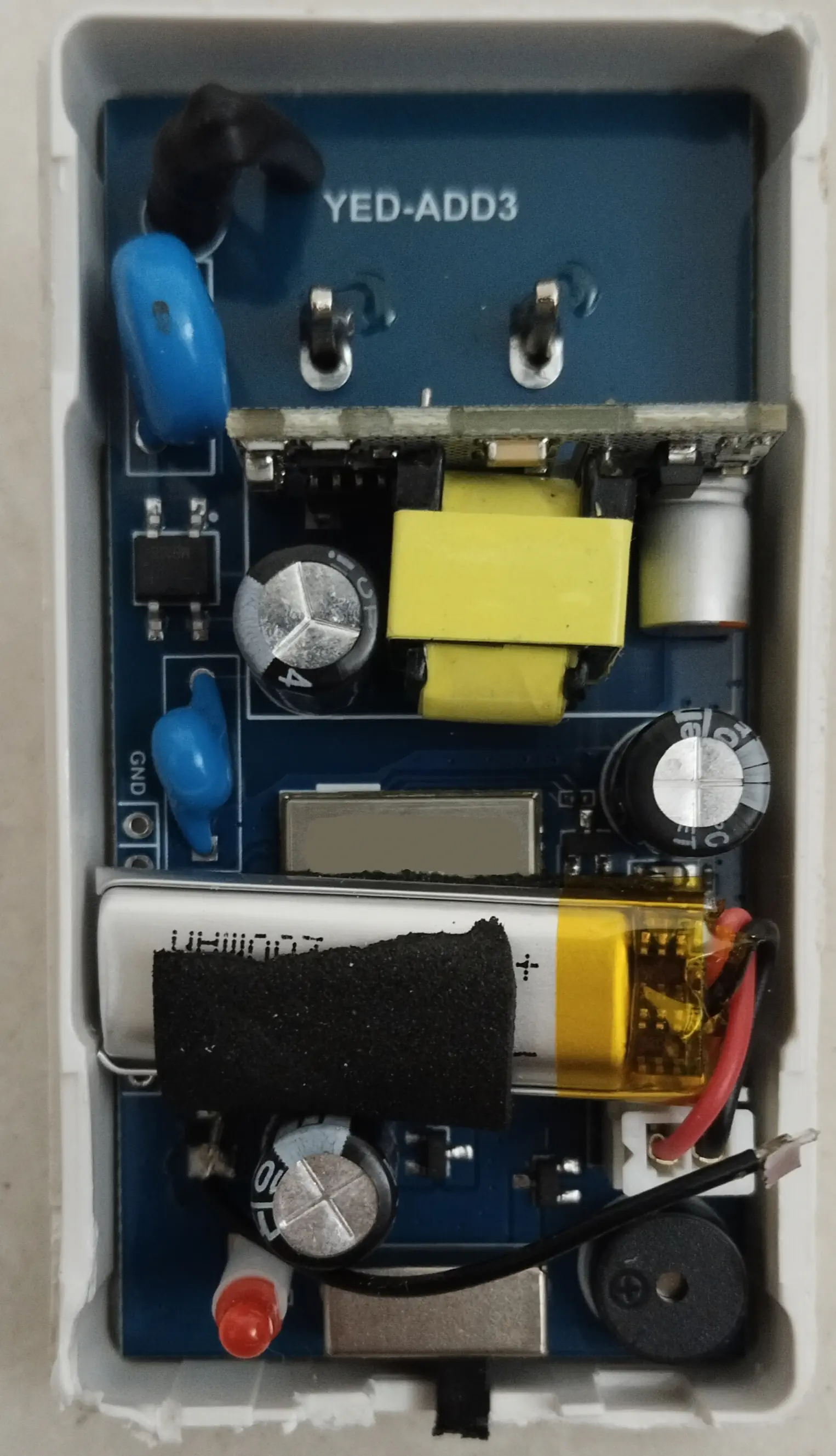

拆出整块电路板：

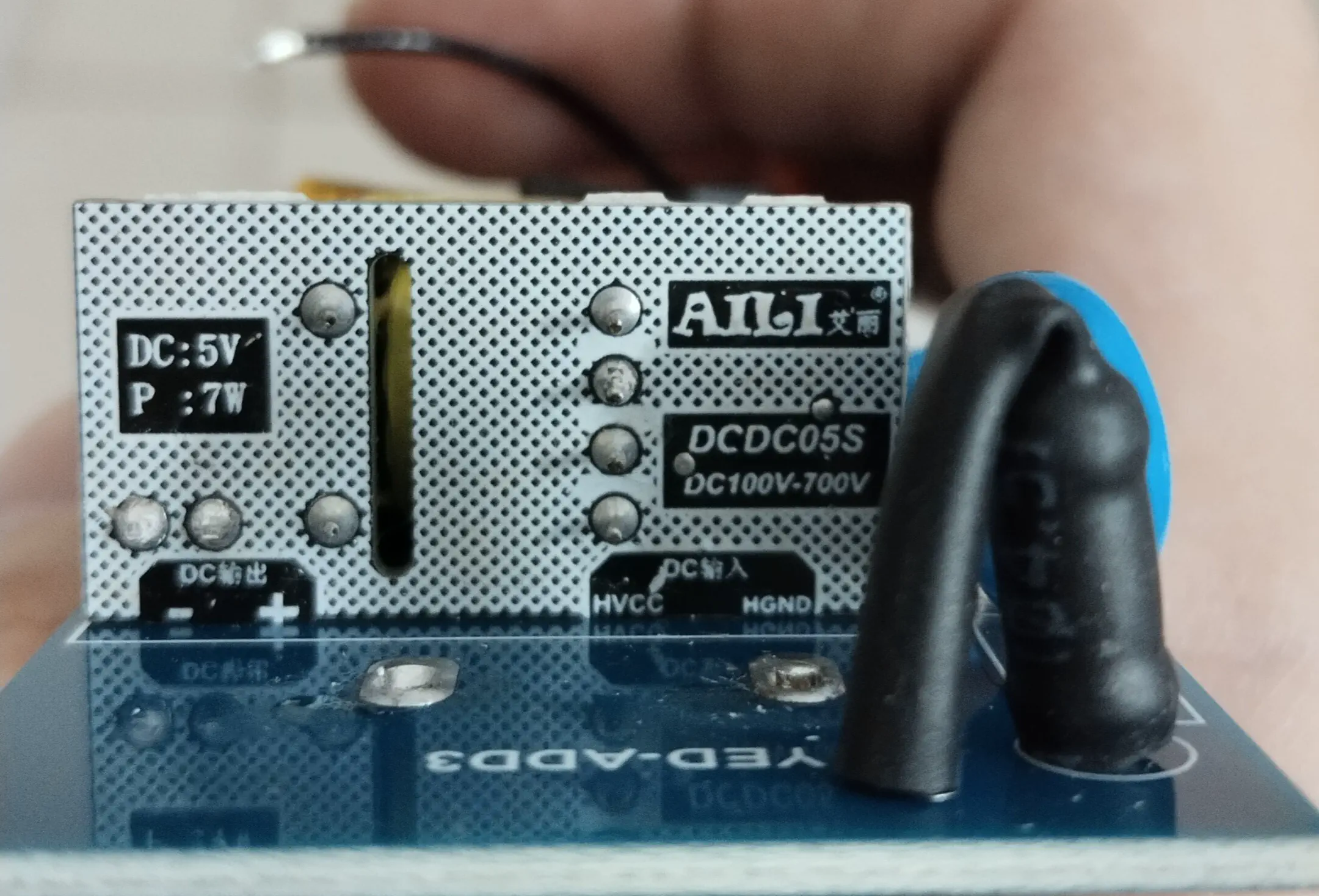

开关电源模块降压到5v给其他部分供电：
拆完后，外壳也不成样子了，于是就只能接5v然后裸板用了（
